汽車終端電阻的合理范圍與檢測方法

在現代汽車電子系統中,電阻作為關鍵元件之一,，其性能直接影響到車輛的整體運行效率和安全性,，尤其在車載網絡（OBD）診斷系統中，對汽車終端電阻進行合理的檢測和調整,，對于維護車輛健康狀況,、優化駕駛體驗以及提高燃油經濟性都具有重要意義,，本文將探討汽車終端電阻的合理范圍及其檢測方法。

汽車終端電阻的基本概念

汽車終端電阻是指連接在汽車電控單元（ECU）和外部設備之間的電阻,，這些電阻主要用于調節信號傳輸速度,、濾波噪聲以及確保信號完整性，常見的終端電阻類型包括模擬終端電阻,、數字終端電阻和混合型終端電阻等,。

汽車終端電阻的標準值及正常范圍

根據國際標準ISO 8944-3《電氣設備和線路中的電位差》和ISO 6587-3《電氣裝置中的絕緣》，汽車終端電阻應符合以下標準值：

1. 模擬終端電阻：

   • 模擬信號傳輸?shù)淖钚‰娮枰话銥?Ω,，最大允許值約為0.1Ω,。
   • 在高阻抗信號（如CAN總線）中,，電阻通常設置在幾十至幾百歐姆之間，以減少信號衰減,。

2. 數字終端電阻：



   • 數字信號傳輸時,電阻值一般在數十歐姆至數百歐姆之間,。
   • 根據應用場景的不同,具體數值需遵循制造商推薦的最大允許值。

3. 混合型終端電阻：

   結合了模擬和數字信號傳輸?shù)男枨?可能需要設定不同的電阻值,。

檢測方法與注意事項

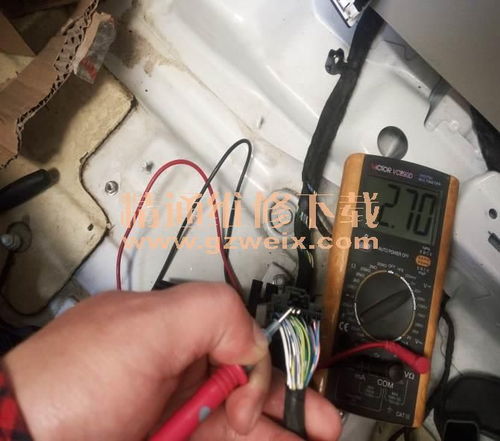

使用萬用表測量

• 模擬信號測試：

  • 將萬用表選擇開關切換至交流電壓檔,并將紅黑探針分別接觸ECU輸入端口和相應信號源輸出端口,。
  • 若顯示的讀數接近0V,說明電路正常；若讀數明顯高于或低于預期,，表明可能存在短路或斷路現象。

• 數字信號測試：



  • 同樣使用交流電壓檔,但選擇開關切換至直流電壓檔,。
  • 探針位置與模擬信號相同,注意觀察是否出現明顯的電壓波動或不穩定現象,。

利用專業工具檢測

• 示波器測試：

  • 使用示波器可以更精確地分析信號波形,幫助識別異常情況。
  • 設置適當?shù)挠|發條件,捕捉到從ECU發出的信號波形,，通過對比正常信號和異常信號,，找出差異。

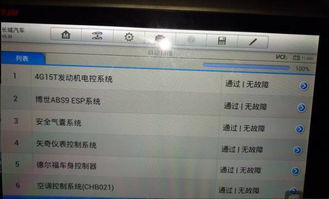

• 診斷儀檢查：

  部分高級診斷儀器能夠提供詳細的故障碼信息和實時數據流,有助于快速定位問題所在,。

常見故障原因與解決策略

1. 電阻損壞：



   • 主要表現為電阻兩端電壓顯著變化或信號不穩,。
   • 解決方法包括更換同型號的合格電阻或者尋求專業維修服務。

2. 接頭松動：

   • 連接不良會導致信號中斷或減弱,。
   • 定期檢查并緊固所有電線和接頭,確保連接穩固可靠,。

3. 環境因素影響：

   • 潮濕、灰塵等惡劣環境可能導致電阻腐蝕或老化,。
   • 在潮濕或多塵環境中工作時,盡量采取防潮措施,，并定期清理線路表面。

汽車終端電阻是保證整車通信順暢的重要組成部分,其合理設置不僅關系到駕駛安全,，還直接關聯到車輛的能源管理與舒適度提升,，通過對電阻的正確檢測和維護，駕駛員和車主可以有效延長汽車使用壽命,，享受更加高效,、便捷的駕乘體驗，在未來,，隨著智能網聯技術的發展,，汽車終端電阻的應用場景將進一步拓展，成為推動汽車產業創新的關鍵因素之一,。
